旋转接头

6686体育 - 产品展示

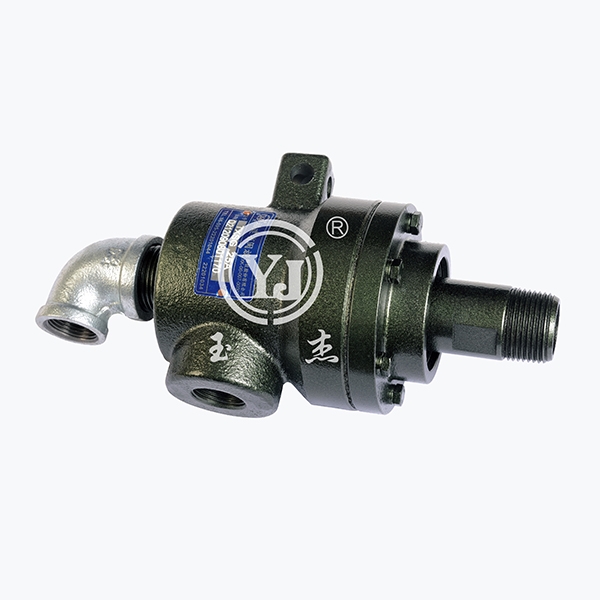

TX型 双通路（内管旋转式）

型号：TXSX、TXSXF
外管：螺纹或法兰
特征：球面密封设计； 管球经过特殊处理； 双无油轴承支撑； 支撑间距最大化； 可更换性密封端盖。

技术参数：
适用介质 蒸汽
最高温度 ≤220℃
最高压力 ≤1.8MPa
最高转速 ≤200rpm

产品咨询 返回列表

销售服务热线：

0595-8686 1188

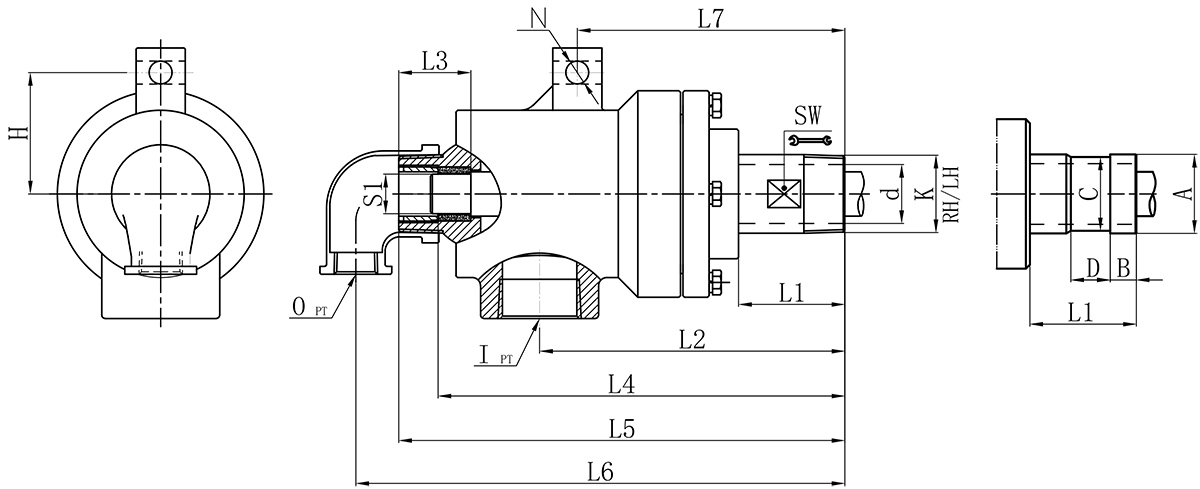

Model K I O S1 d L1 L2 L3 L4 L5 L6 L7 L9 N H SW 法兰式外管尺寸对照表
A B C D
20A R3/4" Rc3/4" Rc1/2" 12 18 49 141 30 193 197 210 127 40 10 56 24 26 11 24 16
25A R1" Rc3/4" Rc1/2" 16 23.5 54 149 30 204 210 222 131 40 12 60 32 34 12 32 18
32A R1-1/4” Rc1" Rc1/2" 20 30 57 161 20 216 239 253 140 48 14 68 39 40 13 38 20
40A R1-1/2” Rc1-1/4" Rc3/4" 25 36 67 186 20 249 272 292 163 50 14 74 45 47.8 13 45 20
50 R2” Rc1-1/2" Rc1" 32 45 72 212 16 268 290 310 170 46 14 97 58 60 16 57 24

如属规格品外，本公司可配合要求制作。
规格尺寸如有修改，恕不另行通知。
