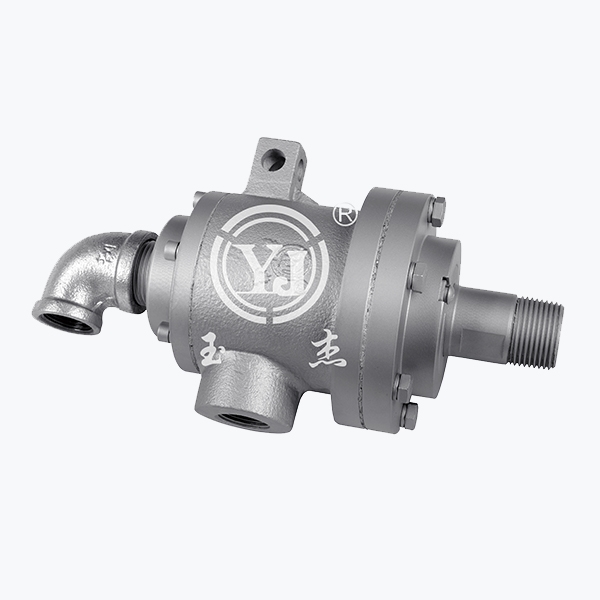

MXQL型 双通路（内管旋转式）

型号：MXQL
外管：螺纹或法兰
特征：正球面密封； 标准浸锑石墨密封技术； 多道无油轴承支撑； 支撑间距最大化； 精密铸铁壳体； 双通路设计； 可自动调心； 分体式设计； 密封磨损刻度线，可预防性维护设计； 旋转轴表面经耐磨损、耐腐蚀处理； 内管安装简便； 易于更换。

技术参数：
适用介质 蒸汽
最高温度 ≤220℃（蒸汽）；≤350℃（油）
最高压力 ≤1.8MPa
最高转速 20A-40A≤200rpm; 50A-65A≤150rpm

产品咨询 返回列表

销售服务热线：

0595-8686 1188

RN

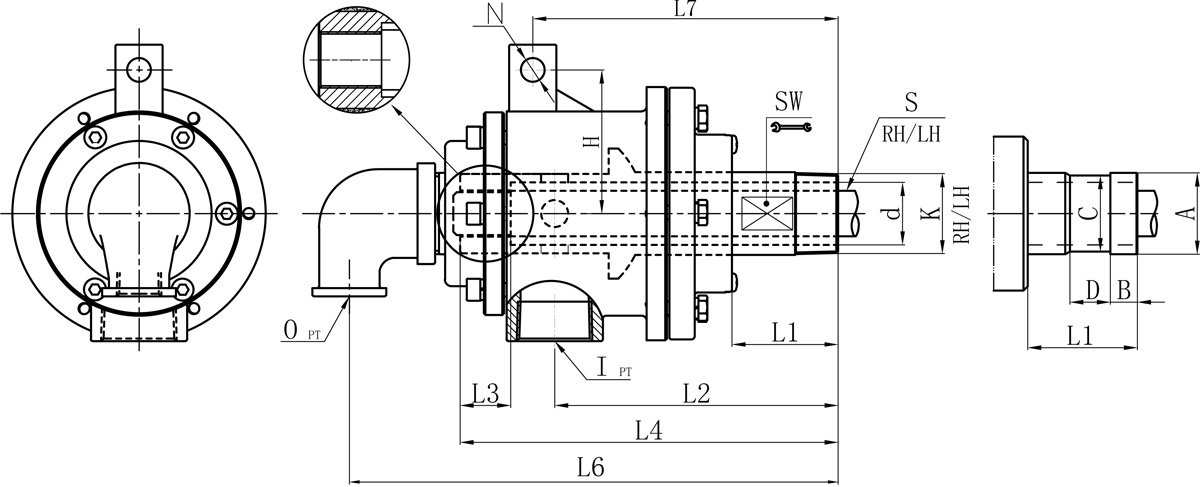

Model K I O S1 d L1 L2 L3 L4 L6 L7 N H SW 法兰式外管尺寸对照表
A B C D
25A R1" Rc3/4" Rc1/2" 16 23.5 53 141 20 182 236 153 12 66 32 34 12 32 18
32A R1-1/4" Rc1" Rc1/2" 20 30 55 159 25 204 259 171 14 78 39 40 13 38 20
40A R1-1/2" Rc1-1/4" Rc3/4" 25 36 65 177 30 224 288 187 14 85 46 47.8 13 45 20
50A R2" Rc1-1/2" Rc1" 32 45 73 197 32 253 322 215 14 93 57 60 16 57 24
如属规格品外，本公司可配合要求制作。

规格尺寸如有修改，恕不另行通知。

RT

Model K I O S d L1 L2 L3 L4 L6 L7 N H SW 法兰式外管尺寸对照表
A B C D
25A R1" Rc3/4" Rc1/2" Rp3/8" 23.5 53 141 20 182 236 153 12 66 32 34 12 32 18
32A R1-1/4" Rc1" Rc1/2" Rp1/2" 30 55 159 25 204 259 171 14 78 39 40 13 38 20
40A R1-1/2" Rc1-1/4" Rc3/4" Rp3/4" 36 65 177 30 224 288 187 14 85 46 47.8 13 45 20
50A R2" Rc1-1/2" Rc1" Rp1" 45 73 197 32 253 322 215 14 93 57 60 16 57 24
如属规格品外，本公司可配合要求制作。

规格尺寸如有修改，恕不另行通知。
